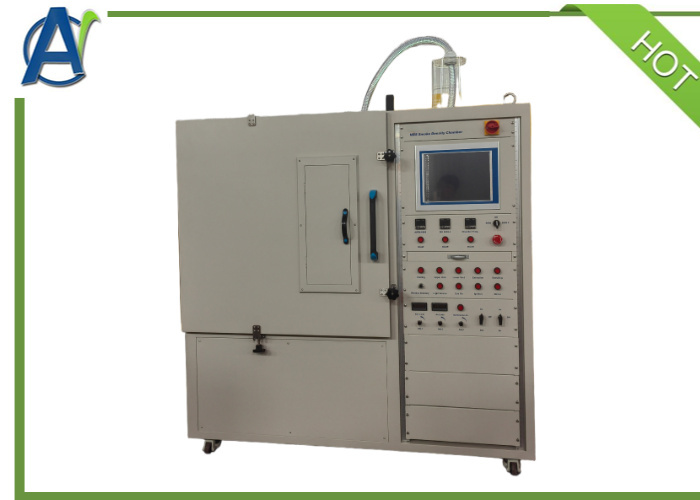

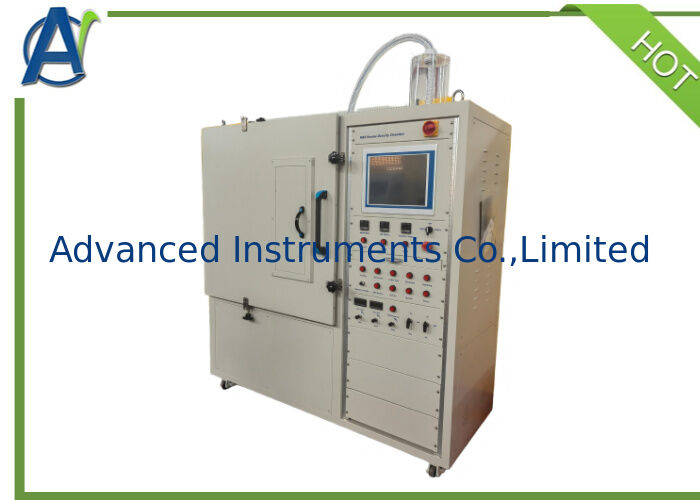

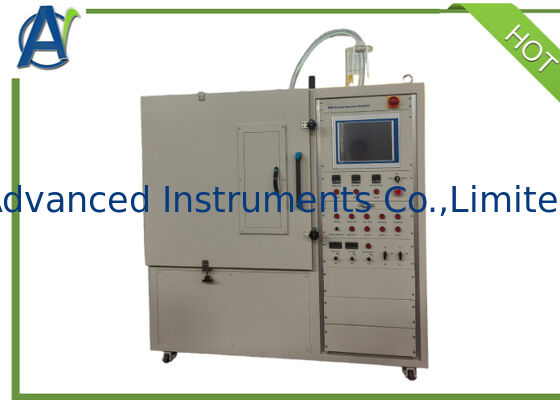

I. Pengantar Produk
Metode pengujian ruang uji kepadatan asap NBS berasal dari National Institute of Standards and Technology NIST (penerus NBS) di Amerika Serikat,dan telah dipromosikan dan diterapkan di banyak bidang pengujian.
Metode pengujian ini dapat digunakan untuk mendeteksi tingkat kepadatan asap produk plastik, bahan non-logam dalam transportasi kereta api, bahan non-logam di kapal, produk kawat dan kabel, dll.Menurut metode pengujian ini, standar yang umum berlaku adalah ASTM E662, ISO 5659-2, dan metode pengujian kepadatan asap NES 711 dalam standar nasional.
Standar pengujian ini memiliki hasil pengujian yang lebih akurat daripada metode sebelumnya dari penguji kepadatan asap bahan bangunan Pada saat yang sama sensor optik menggunakan tabung fotomultiplier yang lebih tepat,yang dapat menangkap perubahan halus dalam isi asap dalam kotakJika perangkat pengujian lain dipilih, seperti tabung deteksi gas Delge, pengujian toksisitas asap standar penerbangan dapat dilakukan,dan dapat dihubungkan dengan peralatan transformasi inframerah FTIR Fourier untuk menyelesaikan analisis kualitatif dan kuantitatif dari isi asap.

II. Pengelolaan Karakteristik kinerja

1Dimensi internal dari ruang pengujian kepadatan asap adalah 914mm X 914mm X 610 mm dan kedua dinding dalam dan luar dirawat dengan lapisan PTFE,yang dapat menahan erosi gas korosif yang kuat dan sangat memperpanjang umur kotak;

2. Kotak mengadopsi skema desain pintu terbuka sepenuhnya, yang memudahkan pengguna untuk membersihkan bagian dalam kotak pengujian.Efisiensi juga dapat ditingkatkan secara signifikan;

3Menginstal perangkat pemanas bantu pada dinding luar kompartemen kotak uji, dan mengatur suhu di dalam kotak sesuai dengan persyaratan standar yang berbeda;

4. Menginstal perangkat aluminium foil tahan ledakan di dalam kotak, yang dapat mengurangi risiko pribadi personil pengujian dalam kasus kecelakaan;

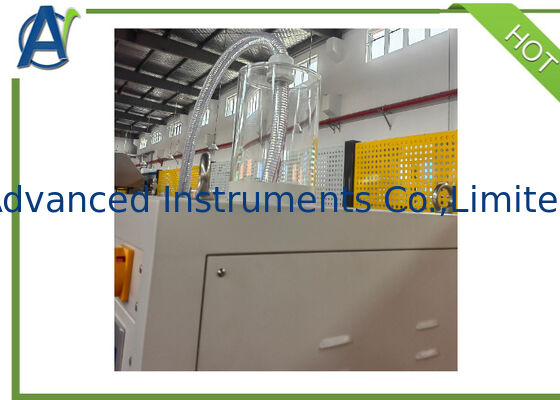

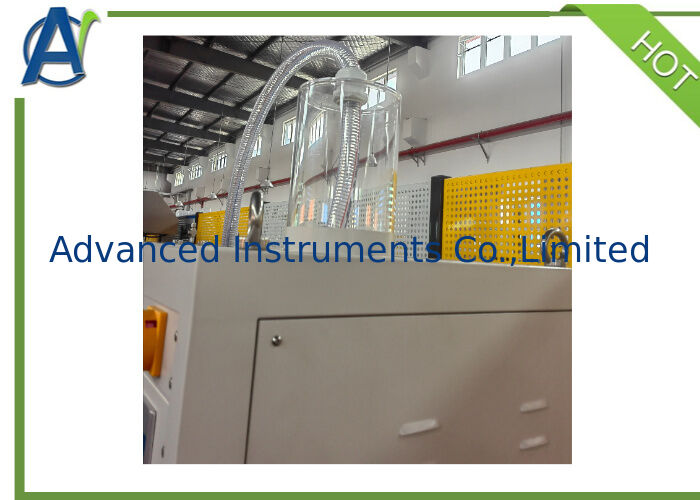

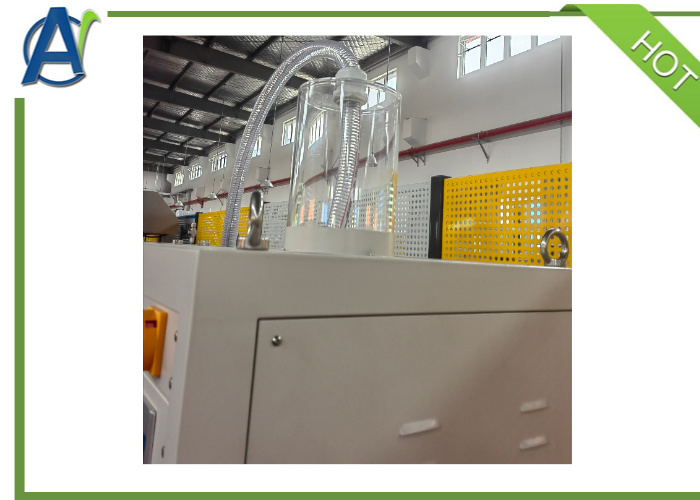

5. Ada port bantuan tekanan di bagian atas kotak, yang terhubung ke botol kapasitas penegakan tekanan dan dapat menyesuaikan tekanan internal kotak;

6. baik bagian atas dan bawah kotak dilengkapi dengan silinder bergerak otomatis untuk menghirup dan mengeluarkan asap;

7Dilengkapi dengan perangkat tungku radiasi ASTM E662, dapat memberikan output radiasi panas 25KW/M2;

8Dilengkapi dengan burner enam kepala standar ASTM E662, dapat digunakan bersama dengan tungku radiasi untuk pengujian pembakaran api;

9. Menyediakan kalorimeter lempeng tembaga yang didinginkan udara, yang dapat menyesuaikan suhu permukaannya menggunakan metode pendinginan kembali selama pengujian;

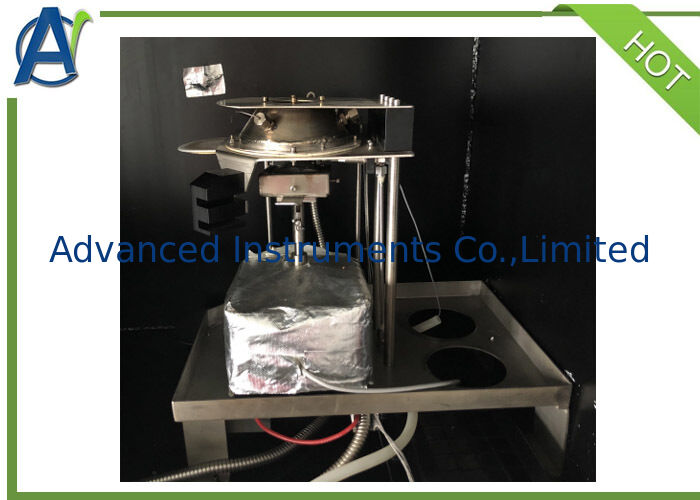

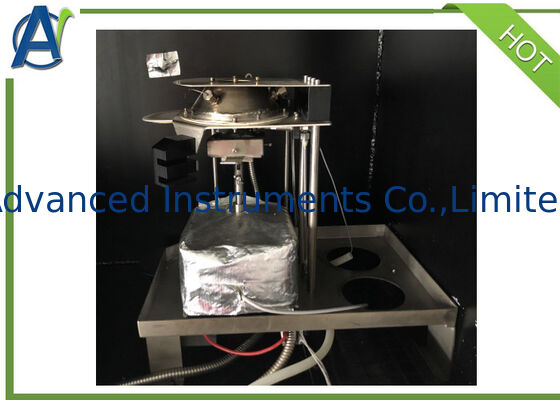

10Dilengkapi dengan perangkat kerucut radiasi ISO 5659-2/GB/T8323, dapat memberikan output radiasi termal 50KW/M2;

11. Menyediakan pembakar api terbuka standar ISO 5659-2/GB/T8323 yang dapat digunakan untuk pengujian pembakaran api dengan kerucut radiasi;

12. Memberikan SB air-dingin aliran panas meter, dengan sertifikat pengukuran standar yang menyertainya;

13. Hal ini dapat dilengkapi dengan sumber air pendingin yang beredar sendiri, tanpa perlu sumber air pendingin eksternal, membuatnya nyaman bagi pengguna untuk digunakan;

14. Dilengkapi dengan alat penimbang, mampu melakukan pengujian kepadatan asap MOD dan pengujian termogravimetrik material;

15. Sensor memiliki kisaran 0-2000g dan akurasi 0,1g;

16. Dilengkapi dengan NES 711 pembakar api terbuka dan mixer kipas ((Optional);

17. Pemanas antara tungku radiasi dan kerucut radiasi dihubungkan oleh sendi penerbangan,dan pengguna hanya perlu menyambung dan melepaskan untuk menyelesaikan penggantian antara perangkat pengujian standar yang berbeda;

18. Sebuah kaset optik dipasang di bagian atas kotak, dan sumber cahaya adalah tabung fotomultiplier tipe jendela samping dengan respon frekuensi S-4. akurasi transmisi dapat mencapai 0,0001%;

19. Ini dapat secara otomatis beralih ke tiga tingkat: Jelas, Filter, dan Gelap berdasarkan perubahan dalam status kepadatan asap;

20Menginstal ND2 netral ekspansi filter di kaset tidak hanya memudahkan pengguna kalibrasi diri tetapi juga secara otomatis beralih gigi selama pengujian;

21Bagian bawah kotak adalah sumber cahaya pijar, yang dapat memberikan output titik cahaya yang seragam;

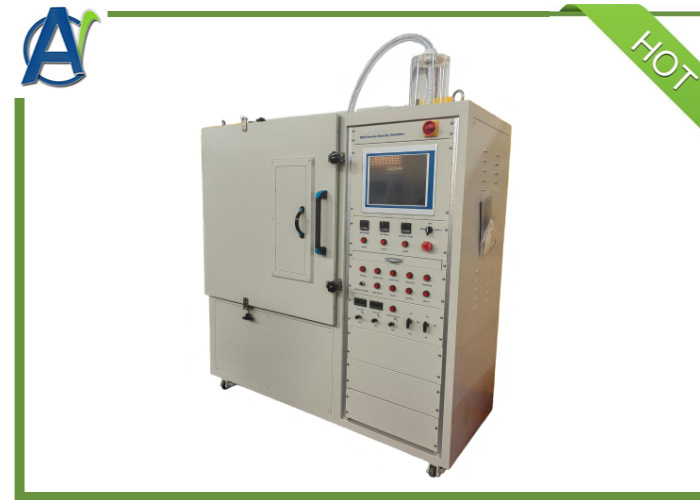

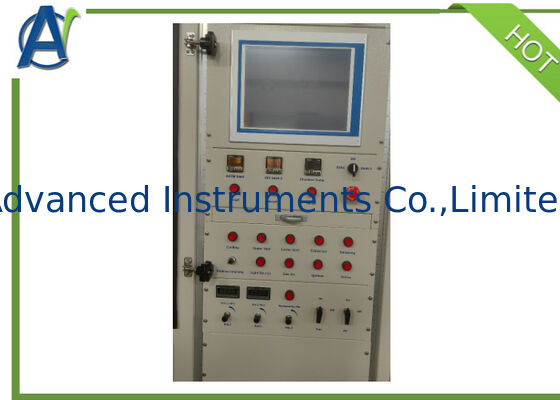

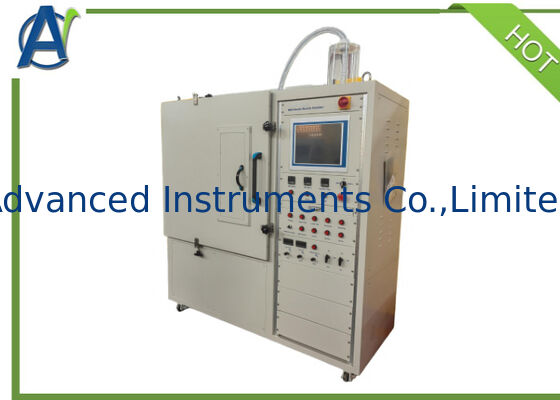

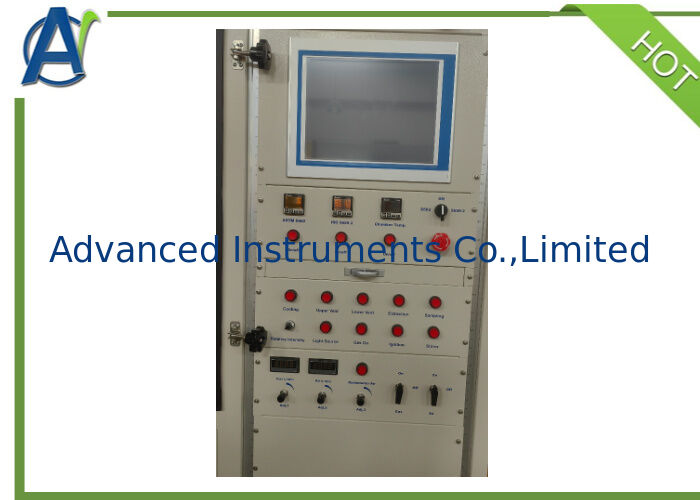

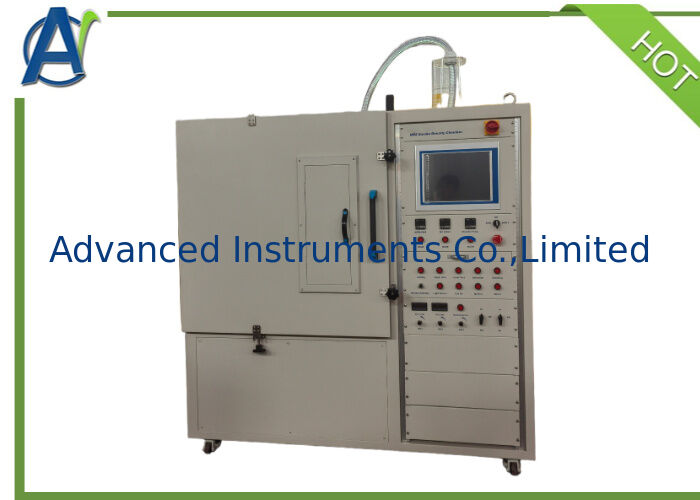

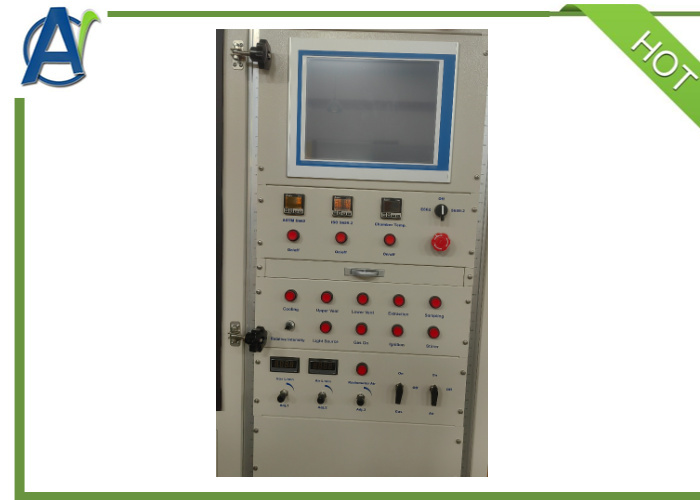

22. Kotak pengujian kepadatan asap dirancang sebagai sistem terintegrasi, dilengkapi dengan komputer layar sentuh. Pengguna dapat menggunakan perangkat lunak pengujian untuk mengatur dan mengontrol seluruh proses melalui komputer

III.Syarat pemasangan

ISO 5659-2 vs ASTM E662

Kedua standar menggunakan ruang asap tertutup tunggal NBS dan mengukur kepadatan optik spesifik (Ds) dari

asap oleh attenuasi cahaya. tetapi pemasangan sampel, jenis pemanas, arus panas dan ruang lingkup aplikasi berbeda

Hasil tes TIDAK secara langsung dapat ditukarkan antara kedua standar.

Catatan kunci

1.Kamar yang sama, prinsip pengukuran fotometrik yang sama, tetapi pengiriman panas dan sampel yang berbeda

Sebuah bahan biasanya akan menghasilkan nilai Ds yang berbeda.

antara ISO 5659-2 dan ASTM E662. Jangan membandingkan angka Ds.

2.ISO 5659-2 memungkinkan aliran panas yang lebih tinggi (50 kW/m2), yang mensimulasikan paparan api yang lebih parah.

3.ASTM E662 adalah metode ruang asap NBS asli yang bersejarah; ISO 5659-2 mengadaptasi ruang tetapi

mendesain ulang pemanasan dan pengaturan sampel.

Penggunaan khas

• ISO 5659-2: EN 45545 (kereta api), bahan laut IMO, persyaratan kebakaran plastik UE
• ASTM E662: Kode bangunan AS, interior pesawat, persyaratan NFPA
