Penguji Ketahanan Api Kabel BS 6387 IEC 60331 dengan Suhu Nyala 950±40°C dan Operasi Otomatis untuk Uji Guncangan Mekanis dan Semprotan Air

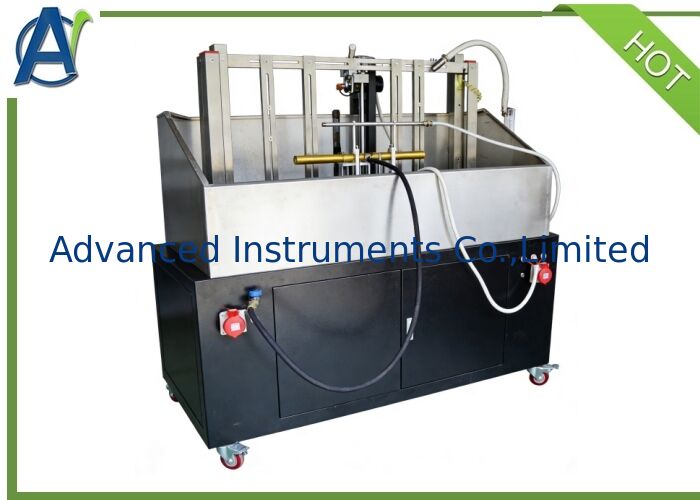

BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard)
BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard)
Informasi Dasar
Tempat asal: Cina
Nama merek: Advanced Instruments
Sertifikasi: BS 6387;IEC 60331;BS 8491;EN 50200
Nomor model: AIC-52019BS
Kuantitas min Order: 1Set
Harga: $3000~$5000
Kemasan rincian: kasus kayu lapis
Waktu pengiriman: 90 hari
Syarat-syarat pembayaran: L/c, t/t, d/p
Menyediakan kemampuan: 10set/bulan
Harga terbaik Hubungi sekarang
After Service: Response in 12 Hours 12 Months Warranty: 1full Year
Transport Package: Plywood Case Test Standard: BS 6387;IEC 60331;BS 8491;EN 50200
Gas: Air and Propane Application: Cable and Wires Testing
Color: Grey Operation: Automatic
Metal covering size: 300mmx450mmx1200mm Power Supply: AC380V,50/60Hz,30A
Blast burner: nominal power 1kw Burning device: automatic high-tension ignition
Specification: 1500mm×700mm×1200mm(Test Bracket size) Function: Cable Fire Resistance,Shock and Water Spray Tester
Test flame temperature: 950±40°C
Menyoroti:

BS 6387

,

IEC 60331

,

Penguji ketahanan api kabel

Pengantar Umum
1.1 Deskripsi Produk

Mesin uji kebakaran standar lengkap standar GB, lEC dan BS. Struktur dan kinerja mesin uji pembakaran berisi uji karakteristik kebakaran,uji ketahanan air dan api dan uji ketahanan getaran mekanik dan apiInstrumen ini mengadopsi perangkat lunak komputer untuk mengontrol dan memantau proses pengujian arus, tegangan, aliran gas, hasil pengujian kurva dapat output untuk mencetak.Ini cocok untuk kabel terisolasi mineral dengan voltase nominal tidak lebih dari 0.6 ~ 1Kv, dan dapat menjaga sirkuit utuh untuk waktu yang lama di bawah kondisi api. In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 Standar terkait

  • BS 6387-2013
  • IEC 60331-(1,2,11,21,23(25):2018
  • BS 8491-2008
  • EN 50200-2006

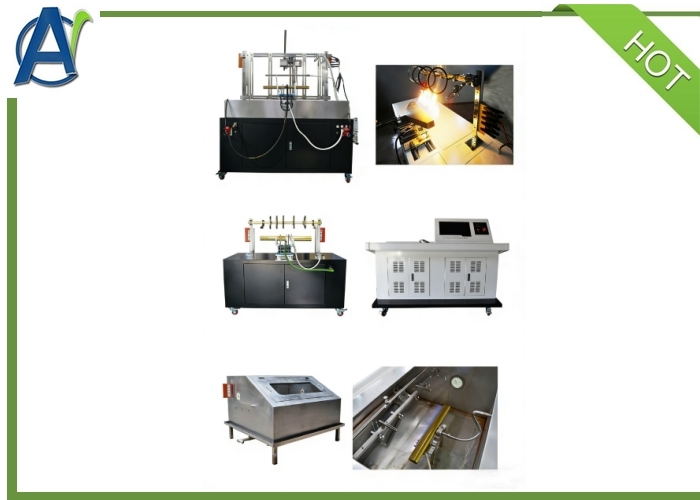

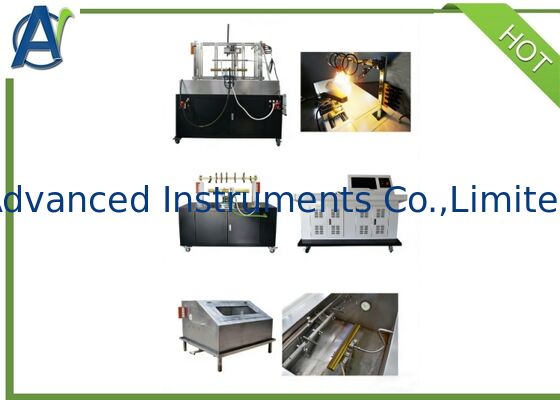

Penguji Ketahanan Api Kabel BS 6387 IEC 60331 dengan Suhu Nyala 950±40°C dan Operasi Otomatis untuk Uji Guncangan Mekanis dan Semprotan Air 0

Parameter teknis

1. BS Uji ketahanan api

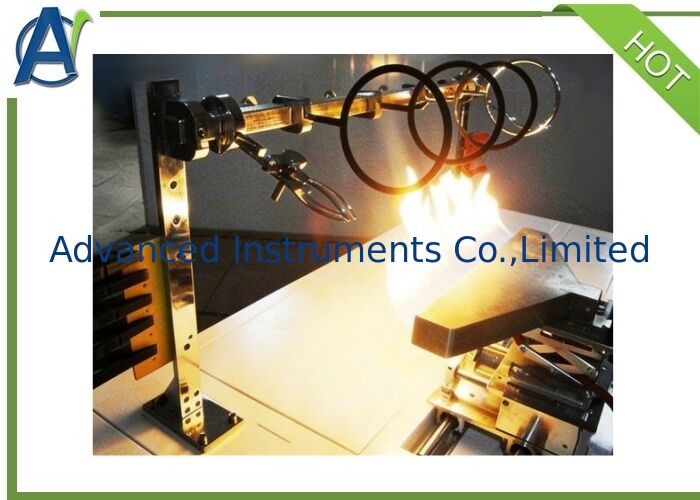

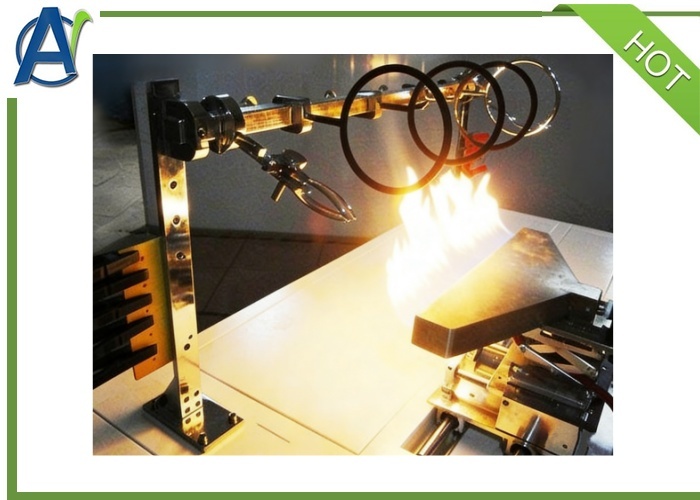

1.1 Sistem pendukung kabel
Kabel diikat secara horizontal ke satu ujung kabel dengan menggunakan penjepit. Bagian tengah kabel diikat dengan dua cincin logam ((berjarak 300mm),yang terikat ke bagian logam lainnya dari perangkatUntuk kabel tanpa armor dengan diameter kurang dari 10 mm atau untuk kabel lain yang telah bergeser secara signifikan selama uji, tiga cincin logam tambahan diperlukan.masing-masing dipasang pada jarak sekitar 150 mm dari cincin asli.
1.2 Perangkat deteksi terus menerus
Selama tes, arus diizinkan melewati semua inti kabel,Transformator tiga fase yang terhubung dengan bintang dengan kapasitas yang cukup untuk mempertahankan arus kebocoran maksimum yang diizinkan 2A pada tegangan ujiSebuah beban dihubungkan ke setiap kabel inti di ujung lain kabel, dan arus mendekati 0,25A dibebani pada tegangan nominal kabel.
1.3 Sumber panas standar BS: sesuai dengan AGF-1857B, panjang nozzle610mm burner
1.4 GB sumber panas standar: sesuai dengan AGF-1857B, panjang nozzle burner 500mm
1.5 Pengukuran suhu: termometer lapis baja dengan diameter 1,5 mm ditempatkan di dekat inlet udara, 75 mm di atas pembakar, sejajar dengan pembakar.1.6 Suhu api uji: 950 + 40 °C
1.7 Sampel: Sampel adalah bagian dari produk jadi, tidak kurang dari 1200 mm, dengan 100 mm sarung dan penutup dihapus di setiap ujung.Kawat di kedua ujung kabel harus dihubungkan sesuai dengan koneksi listrik.
1.8 Tegangan uji: 100~1000V diatur
1.8 Tes arus: 100 ~ 260mA diatur

2.Pengujian ketahanan getaran mekanik dan ketahanan api

2.1 BS Tahan api Limpact Bracket:
Dindingnya terbuat dari bahan tahan panas dan tahan api dan dipasang pada dua balok baja horizontal, satu di bagian atas papan dan yang lainnya di bagian bawah papan.Papan ini panjangnya sekitar 900mm, lebar 300mm, dan ketebalan 9mm, dan total berat dinding (yaitu papan dengan rangka pendukung) adalah 10 + 0,5kg.Jika bahan pengajuan diperlukan, harus ditempatkan di dalam balok baja. balok baja atas harus diikat pada pelat sehingga permukaan atasnya sejajar dengan tepi atas pelat.Setiap balok baja dan pelat memiliki lubang horizontal di tepi luar, dan posisinya yang tepat ditentukan oleh persyaratan khusus bantalan dan rangka pendukung.dengan diameter sekitar 32 mm dan ketebalan 20 mm.2.2 GB tahan api Limpact Bracket:
2.2.1EC60331-1
Sampel diameter luar kabel lebih dari 20 mm, rangka tangga uji benturan terdiri dari rangka baja,Kerangka tangga pada kedua bagian tengah dari komponen baja vertikal dapat disesuaikan ke kiri dan kanan, panjang rangka tangga uji 1200 + 100mm, tinggi 600 + 50mm, massa total rangka tangga uji untuk 24 + 1kg (standar nasional untuk 18 + 1kg).
2.3 Sumber panas: Pembakar sesuai dengan AGF-1857B, panjang muncung 500 mm
2.4 Pengukuran suhu: termometer lapis baja dengan diameter 1,5 mm, membuat termometer melalui dinding dan menjaga satu ujung termometer 8mm-10mm jauh dari dinding.Suhu diukur dengan prosedur berikut: Di satu ujung batang baja karbon dengan diameter 3mm + 5%, panjang 300mm, mengikat termometer di atasnya, sehingga dapat mengukur suhu batang.Menjaga 40mm untuk 50mm jauh dari ketenaranKetika suhu nyala mencapai 950 °C, suhu batang baja mencapai 400 °C dalam 10 hingga 20 detik, ketika suhu nyala mencapai 650 °C, suhu batang baja mencapai 400 °C dalam 20 hingga 40 detik.
2.5 Suhu api uji: 950 + 40 °C.
2.6 Perangkat getaran: terdiri dari batang baja rendah karbon (diameter 25mm + 5%, panjang 600mm + 5%).Sebuah sumbu membagi itu menjadi dua bagian, 200mm dan 400mm, dengan bagian yang lebih panjang menghadap ke dinding.2.6 Tegangan uji: 100~1000V diatur.
2.7 Tes arus: 100 ~ 260mA diatur

3.BS Uji ketahanan terhadap air dan api

3.1 Sumber panas: sesuai dengan AGF-1857B, sebuah burner dengan panjang muncung 500 mm.3.2 Pengukuran suhu: Letakkan termometer lapis baja dengan diameter 1,5 mm di bawah permukaan kabel3.3 Suhu api uji: 650 °C + 40 °C
3.4 Semprotan air: munculan shower yang dipasang di tempat uji, di tengah pembakar, tekanan 250 kPa sampai 350 kPa, semprot 0,25 L/m' sampai 0,30 L/m' air di sekitar sampel.Pengukuran tingkat ini membutuhkan nampan pengumpulan, tray ini harus memiliki kedalaman yang cukup untuk membuat sumbu panjangnya sejajar dengan sumbu kabel dan ditempatkan di tengah.
3.5 Sampel: Sampel lebih besar dari 1500 mm dari produk jadi, dan telah dilakukan uji lentur pada suhu lingkungan, menghapus sarung dan lapisan pelapis 100 mm di setiap ujung.Kawat utama di ujung kabel harus ditangani dengan benar sesuai dengan koneksi listrik dan saran produsen3.6 Tegangan uji: 100 ~ 1000V diatur
3.7 Tes arus: 100 ~ 260mA diatur
Spesifikasi teknis
• Braket uji tahan api: 1500mm ((W) x 700mm ((D) x 1200mm ((H)
1500mm ((W) x800mm ((D) x1575mm ((H)
•Ukuran ruang kontrol:1580mm ((W) x825mm ((D) x1200mm ((H)
•Ukuran tangki air:1270mmx 1200mmx 900mm
• Ruang uji: (disediakan oleh pelanggan)
•Sumber udara: propana, udara terkompresi kering (disediakan oleh pelanggan)
•Sumber daya: AC380V 50/60Hz 30A tiga fase lima kabel.

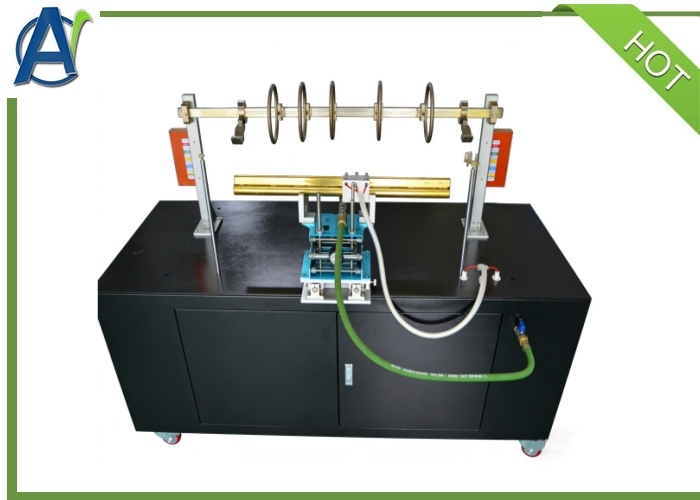

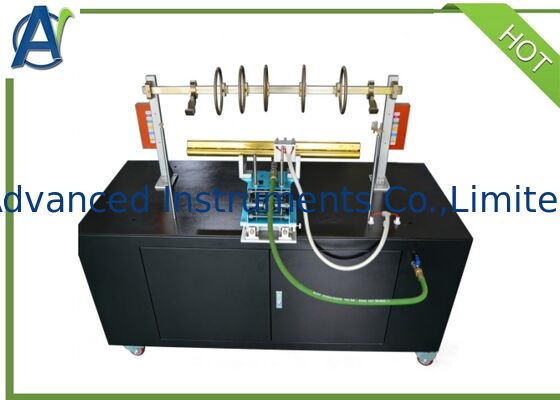

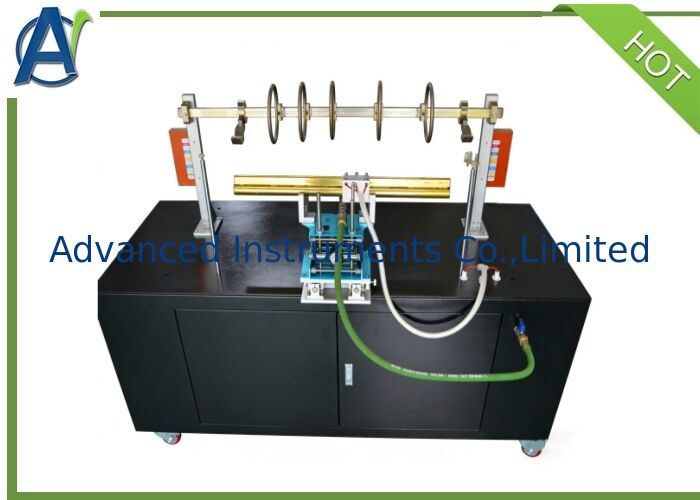

Penguji Ketahanan Api Kabel BS 6387 IEC 60331 dengan Suhu Nyala 950±40°C dan Operasi Otomatis untuk Uji Guncangan Mekanis dan Semprotan Air 1
FAQ
  1. Berapa waktu pengiriman?
    Sekitar 90 hari.
  2. Apa syarat pembayaranmu?
    30% dibayarkan dengan T/T terlebih dahulu,70% dibayarkan dengan T/T sebelum pengiriman.
  3. Apa syarat garansi Anda?
    Garansi semua produk adalah 1 tahun. Selama periode ini,kami bertanggung jawab atas semua kesalahan yang disebabkan oleh kami. Dan kami dapat menyediakan dukungan teknis seumur hidup.
  4. Bisakah kau memberikan pelatihan?
    Kami dapat menyediakan pelatihan di pabrik kami dan pelatihan online secara gratis. Jika instalasi dan pelatihan di tempat diperlukan, silakan bayar tiket, akomodasi dan gaji USD280 / Hari untuk setiap orang.
