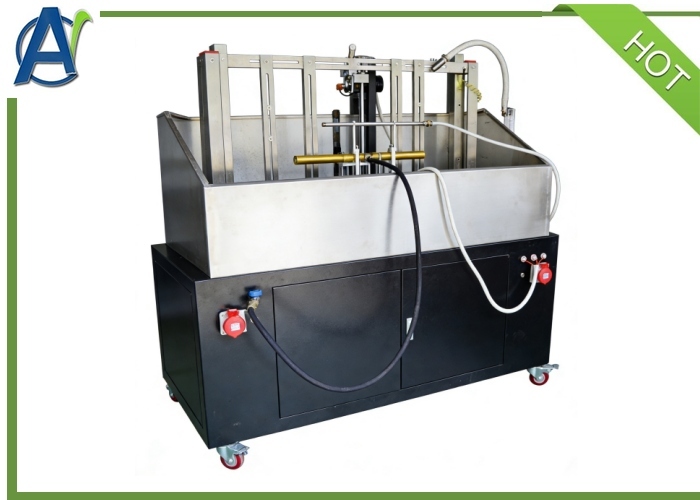

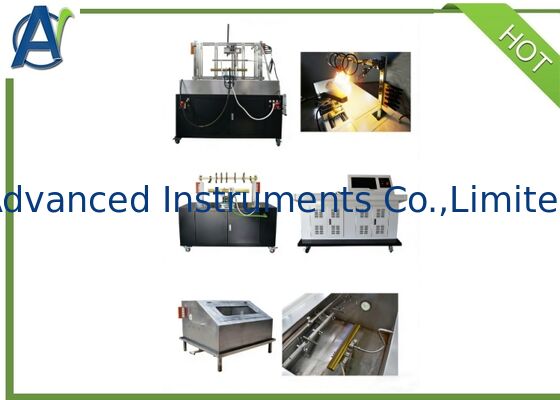

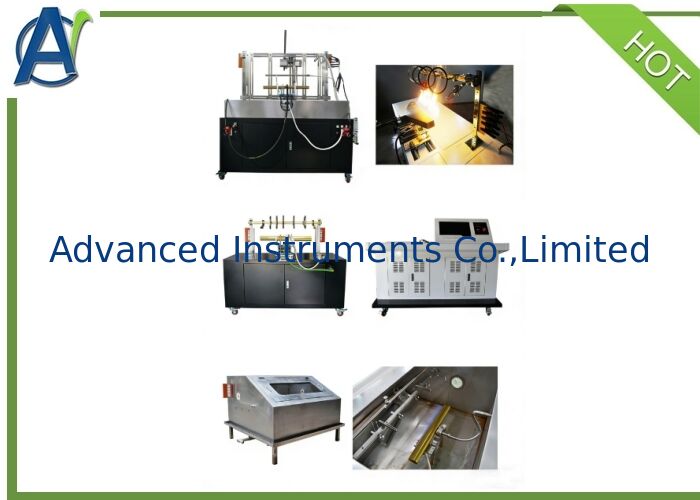

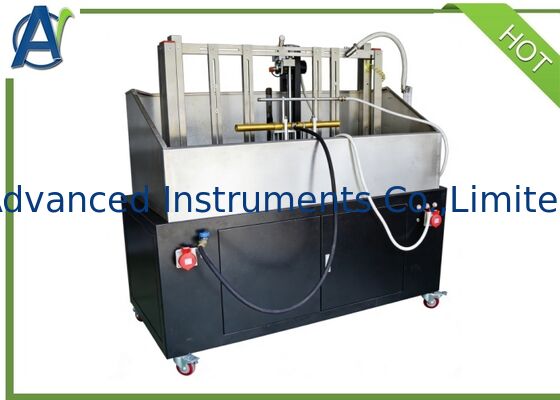

IEC60331/EN50200 Tahan Api, Kejutan Mekanis, dan Instrumen Uji Semprotan Air untuk Kabel dan Kabel

IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires
IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires
Informasi Dasar
Tempat asal: Cina
Nama merek: Advanced Instruments
Sertifikasi: BS 6387;IEC 60331;BS 8491;EN 50200
Nomor model: AIC-52019BS
Kuantitas min Order: 1set
Harga: $3000~$5000
Kemasan rincian: Kasus Kayu Lapis
Waktu pengiriman: 90 hari
Syarat-syarat pembayaran: L/C,T/T,D/P
Menyediakan kemampuan: 10set/bulan
Harga terbaik Hubungi sekarang
Setelah Layanan: Respon dalam 12 Jam 12 Bulan Jaminan: 1 Tahun penuh
Paket Transportasi: Kasus kayu lapis standar tes: BS 6387;IEC 60331;BS 8491;EN 50200
gas: Propana, Udara Terkompresi Kering Aplikasi: Pengujian Kabel dan Kabel
Warna: Abu-abu Operasi: Otomatis
Catu daya: AC380V,50/60Hz,30A Spesifikasi: 1500mm×700mm×1200mm (Ukuran Braket Uji)
Fungsi: Kabel Tahan Api, Guncangan dan Penguji Semprotan Air Uji suhu nyala api: 950±40°C
Tegangan Uji: 100~1000V
Menyoroti:

IEC 60331; EN 50200

,

BS 6387; BS 8491

,

Getaran Mekanis dan Tahan Api

Pengenalan Umum
1.1 Deskripsi Produk

Mesin uji kebakaran standar penuh standar GB, lEC dan BS yang komprehensif. Struktur dan kinerja mesin uji pembakaran meliputi uji karakteristik api, uji ketahanan air dan api serta uji getaran mekanis dan ketahanan api. Instrumen ini mengadopsi perangkat lunak komputer untuk mengontrol dan memantau proses pengujian arus, tegangan, aliran gas, hasil pengujian kurva dapat dikeluarkan untuk dicetak. Ini cocok untuk kabel berinsulasi mineral dengan tegangan pengenal tidak melebihi 0,6~1Kv, dan dapat menjaga sirkuit tetap utuh untuk waktu yang lama dalam kondisi nyala api. Dalam standar tahan api nasional berdasarkan penambahan standar kabel tahan api Inggris BS6387"jika terjadi kebakaran untuk menjaga spesifikasi persyaratan kinerja kabel sirkuit tetap utuh".

1.2 Standar terkait

  • BS 6387-2013
  • IEC 60331-(1,2,11,21,23,25):2018
  • BS 8491-2008
  • EN 50200-2006

IEC60331/EN50200 Tahan Api, Kejutan Mekanis, dan Instrumen Uji Semprotan Air untuk Kabel dan Kabel 0

Parameter teknis

1. Uji Ketahanan Api BS

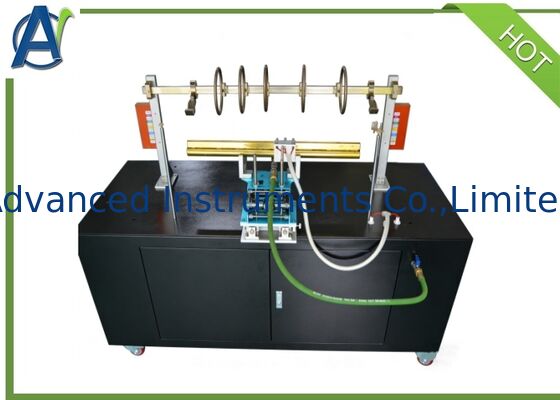

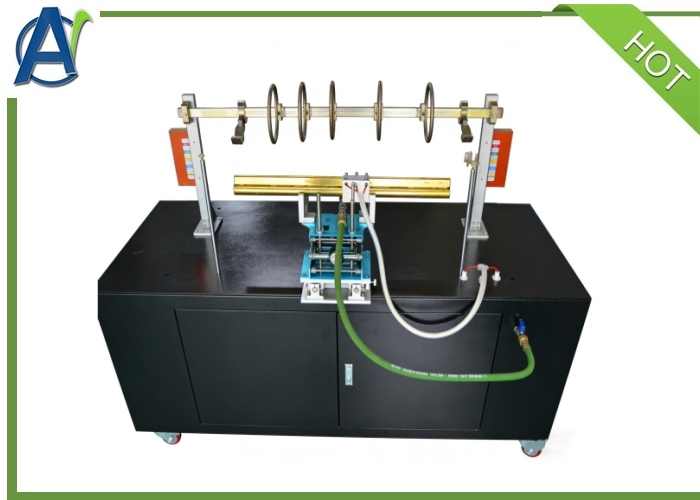

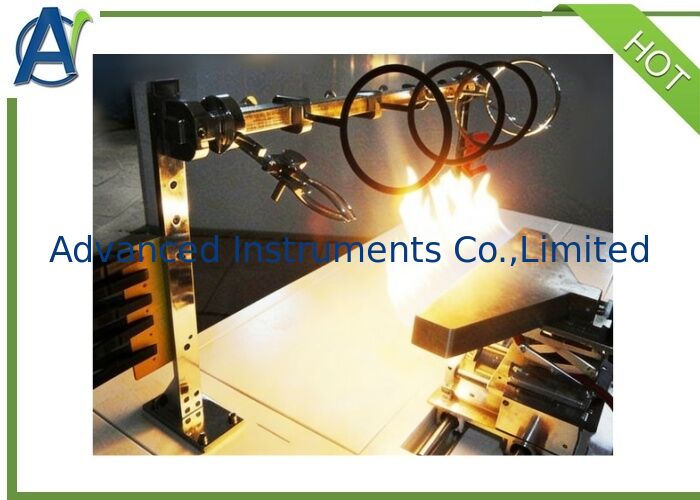

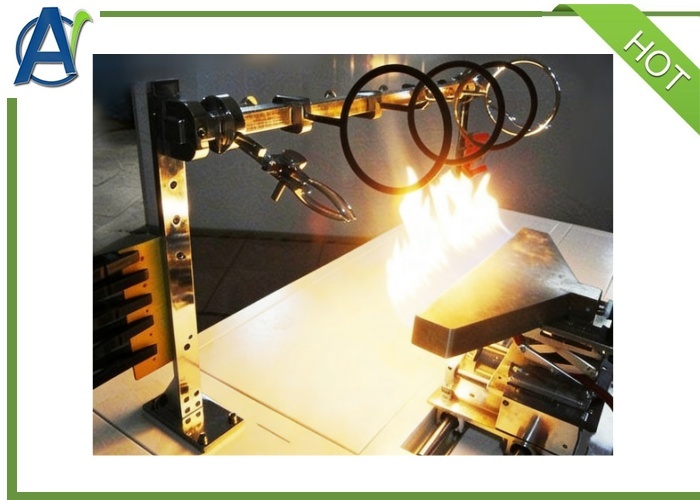

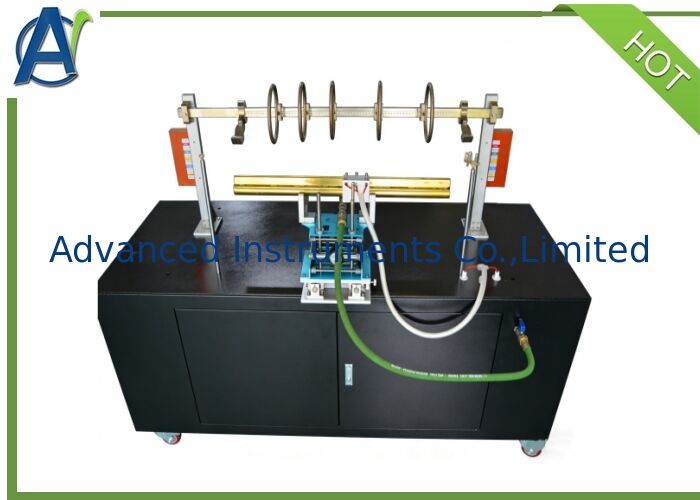

1.1 Sistem Pendukung Kabel
Kabel dijepit secara horizontal pada salah satu ujung selubung kabel melalui penjepit. Bagian tengah kabel dipasang dengan dua cincin logam (dengan jarak 300 mm), yang dihubungkan ke bagian logam lain pada perangkat. Untuk kabel tanpa lapis baja dengan diameter kurang dari 10 mm atau untuk kabel lain yang telah bergeser secara signifikan selama pengujian, diperlukan tiga cincin logam tambahan, masing-masing dipasang pada jarak sekitar 150 mm dari cincin aslinya.
1.2 Perangkat Deteksi Berkelanjutan
Selama pengujian, arus dibiarkan melewati semua inti kabel, transformator terhubung bintang tiga fase dengan kapasitas yang cukup untuk mempertahankan arus bocor maksimum yang diijinkan sebesar 2A pada tegangan uji. Sebuah beban dihubungkan ke masing-masing kawat inti di ujung kabel yang lain, dan arus mendekati 0,25A dibebani pada tegangan pengenal kabel.
Sumber panas standar 1,3 BS: sesuai dengan AGF-1857B, panjang nosel pembakar 610mm
Sumber panas standar 1,4 GB: sesuai dengan AGF-1857B, panjang nosel pembakar 500mm
1.5 Pengukuran suhu: Termometer lapis baja berdiameter 1,5 mm ditempatkan di dekat saluran masuk udara, 75 mm di atas pembakar, sejajar dengan pembakar. 1.6 Uji suhu nyala api: 950 + 40 °C
1.7 Spesimen: Spesimen adalah bagian dari produk jadi, tidak kurang dari 1200 mm, dengan selubung dan penutup 100 mm dilepas pada setiap ujungnya. Kabel pada kedua ujung kabel harus disambung sesuai dengan sambungan listrik.
1.8 Tegangan uji: 100~1000V dapat disesuaikan
1.8 Uji Saat Ini: 100 ~ 260mA dapat disesuaikan

2. Uji Ketahanan Getaran Mekanis dan Tahan Api

2.1 Braket lmpact Tahan Api BS:
Dindingnya terbuat dari bahan tahan panas dan tahan api, dan dipasang pada dua balok baja horizontal, satu di bagian atas papan dan satu lagi di bagian bawah papan. Papan ini panjangnya kira-kira 900mm, lebar 300mm, dan tebal 9mm, dan berat total dinding (yaitu papan dengan rangka penyangga) adalah 10 + 0,5kg. Setiap balok baja merupakan pipa baja berbentuk persegi dengan panjang kurang lebih 1m dan 25mm. Jika bahan pengarsipan diperlukan, bahan tersebut harus ditempatkan di dalam balok baja. Balok baja bagian atas harus dipasang pada pelat sehingga permukaan atasnya rata dengan tepi atas pelat. Setiap balok dan pelat baja memiliki lubang horizontal di tepi luarnya, dan posisi tepatnya ditentukan oleh persyaratan spesifik bantalan penyangga dan rangka penyangga. Dinding diikat ke rangka dengan empat ring karet, dengan diameter kira-kira 32 mm dan tebal 20 mm. Braket lmpact Tahan Api 2,2 GB:
2.2.1EC60331-1
Spesimen diameter luar kabel lebih dari 20mm, rangka tangga uji tumbukan terdiri dari rangka baja, rangka tangga pada dua bagian tengah komponen baja vertikal dapat diatur ke kiri dan kanan, panjang rangka tangga uji 1200 + 100mm, tinggi 600 + 50mm, massa total rangka tangga uji sebesar 24 + 1kg (standar nasional untuk 18 + 1kg).
2.3 Sumber panas: Pembakar sesuai dengan AGF-1857B, panjang nosel 500 mm
2.4 Pengukuran suhu: termometer lapis baja berdiameter 1,5 mm, masukkan termometer ke dalam dinding dan jauhkan salah satu ujung termometer 8 mm-10 mm ke dinding. Suhu diukur dengan prosedur sebagai berikut: Pada salah satu ujung batang baja karbon rendah diameter 3mm + 5%, panjang 300mm, diikatkan termometer di atasnya, sehingga dapat mengukur suhu batang. Pegang batang dan dekatkan dengan nyala api, jaga jarak 40mm hingga 50mm dari ketenaran. Ketika suhu nyala mencapai 950ic, suhu batang baja mencapai 400'℃ dalam 10 detik hingga 20 detik, ketika suhu nyala mencapai 650 c, suhu batang baja mencapai 400 ℃ dalam 20 hingga 40 detik.
2.5 Uji suhu nyala api : 950 + 40 ℃.
2.6 Perangkat getaran: terdiri dari batang baja karbon rendah (diameter 25mm + 5%, panjang 600mm + 5%). Bagian memanjang batang sejajar dengan dinding dan 200 mm di atas bagian atas dinding. Sebuah sumbu membaginya menjadi dua bagian, 200mm dan 400mm, dengan bagian yang lebih panjang menghadap ke dinding. Jatuh dari posisi paralel pada 60 * C ke tengah dinding pada jarak 30 + 2 detik.2.6 Tegangan uji: 100~1000V dapat disesuaikan.
2.7 Uji Saat Ini: 100 ~ 260mA dapat disesuaikan

3. Uji Ketahanan Air dan Api BS

3.1 Sumber panas: sejajar dengan AGF-1857B, pembakar dengan panjang nosel 500 mm.3.2 Pengukuran suhu: Tempatkan termometer lapis baja berdiameter 1,5 mm di bawah permukaan kabel3.3 Uji suhu nyala: 650℃ +40C
3.4 Semprotan air: nosel pancuran dipasang pada tempat uji, di tengah pembakar, tekanannya 250kPa hingga 350kPa, semprotan 0,25L/m' hingga 0,30L/m? air di sekitar spesimen. Pengukuran laju ini memerlukan baki pengumpul, baki ini harus memiliki kedalaman yang cukup agar sumbu panjangnya sejajar dengan sumbu kabel dan ditempatkan di tengah. Baki ini lebarnya kira-kira 100mm dan panjang 400mm.
3.5 Spesimen: Spesimen lebih besar dari 1500 mm dari produk jadi, dan telah dilakukan uji tekuk pada suhu sekitar, lepaskan selubung dan lapisan pelapis 100 mm di setiap ujungnya. Kabel timah di ujung kabel harus ditangani dengan benar sesuai dengan sambungan listrik dan saran dari produsen3.6 Tegangan uji: 100 ~1000V dapat disesuaikan
3.7 Uji Saat Ini: 100 ~ 260mA dapat disesuaikan
Spesifikasi teknis
• Braket uji ketahanan api: 1500mm(W)x700mm(D)x1200mm(H)
1500mm(L)x800mm(L)x1575mm(T)
•Ukuran ruang kontrol: 1580mm(W)x825mm(D)x1200mm(H)
•Ukuran tangki air: 1270mmx 1200mmx 900mm
•Ruang uji: (disediakan oleh pelanggan)
•Sumber udara: propana, udara bertekanan kering (disediakan oleh pelanggan)
• Catu daya: tiga fase lima kabel AC380V 50/60Hz 30A.

IEC60331/EN50200 Tahan Api, Kejutan Mekanis, dan Instrumen Uji Semprotan Air untuk Kabel dan Kabel 1
Pertanyaan Umum
  1. Berapa waktu pengirimannya?
    Sekitar 90 hari.
  2. Apa ketentuan pembayaran Anda?
    30% dibayar oleh T/T di muka, 70% dibayar oleh T/T sebelum pengiriman.
  3. Apa ketentuan jaminan Anda?
    Garansi semua produk adalah 1 tahun. Selama periode ini, kami bertanggung jawab atas semua kesalahan yang disebabkan oleh kami. Dan kami dapat menyediakan dukungan teknis seumur hidup.
  4. Bisakah Anda memberikan pelatihan?
    Kami dapat menyediakan pelatihan di pabrik kami dan pelatihan online secara gratis. Jika instalasi dan pelatihan di tempat diperlukan, harap membayar tiket, akomodasi, dan gaji USD280/Hari untuk setiap orang.
