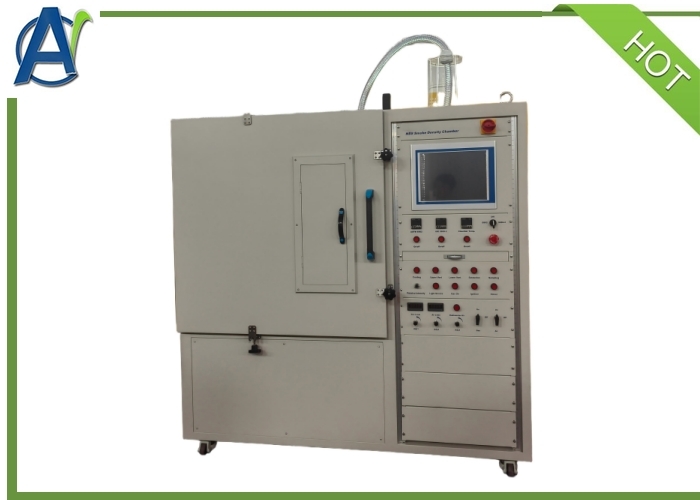

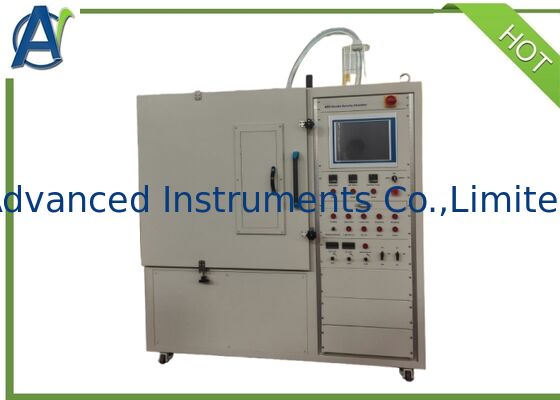

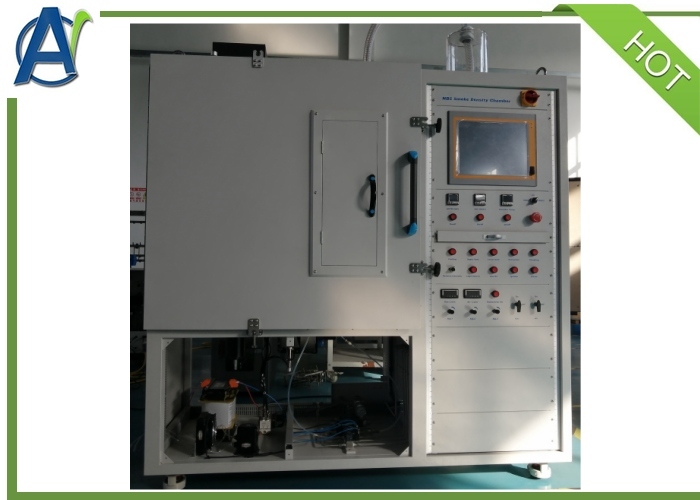

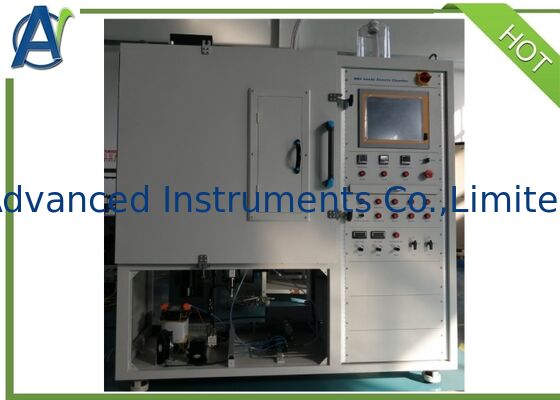

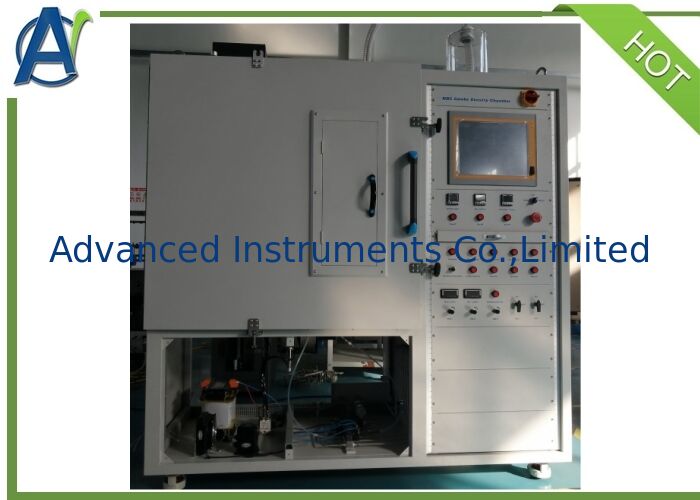

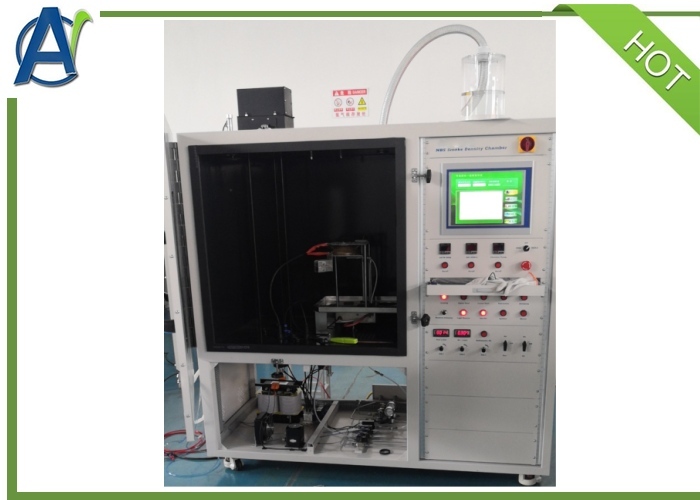

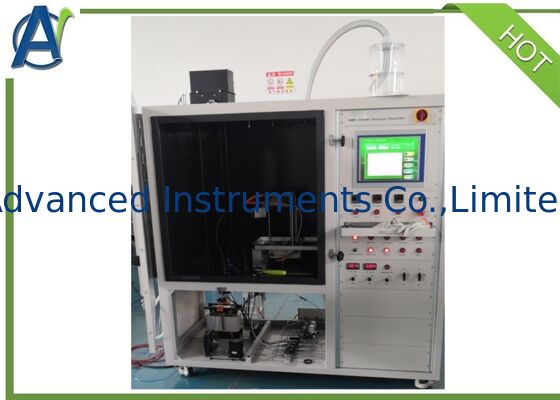

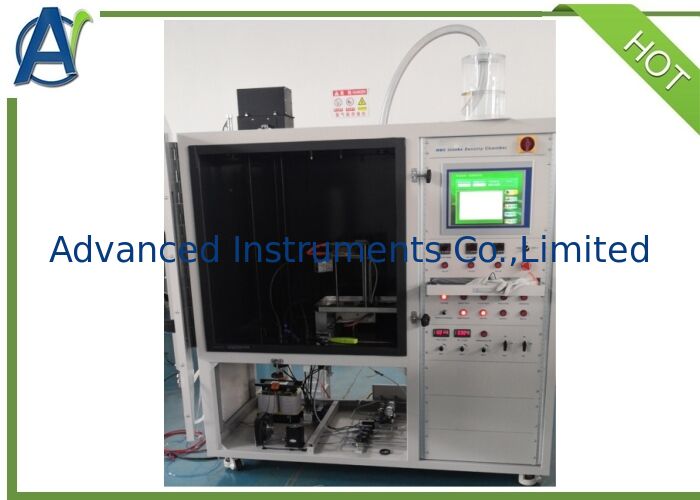

Nbs Kamar Uji kepadatan asap menurut ISO5659-2 dan ASTM E662

Metode pengujian dari NBS Smoke Density Test Chamber berasal dari National Institute of Standards and Technology NIST (penerus dari NBS) di Amerika Serikat,dan telah dipromosikan dan diterapkan di banyak bidang pengujianMetode uji ini dapat digunakan untuk mendeteksi tingkat kepadatan asap produk plastik, bahan non-logam dalam transportasi kereta api, bahan non-logam di kapal, produk kawat dan kabel, dll.Menurut metode pengujian ini, standar yang umum berlaku adalah ASTM E662, ISO 5659-2, dan metode pengujian kepadatan asap NES 711 dalam standar nasional.Standar pengujian ini memiliki hasil pengujian yang lebih akurat daripada metode sebelumnya dari penguji kepadatan asap bahan bangunanPada saat yang sama, sensor optik menggunakan tabung fotomultiplier yang lebih tepat, yang dapat menangkap perubahan halus dalam kandungan asap di kotak.seperti tabung deteksi gas Delge, pengujian toksisitas asap standar penerbangan dapat dilakukan,dan dapat dihubungkan dengan peralatan transformasi inframerah FTIR Fourier untuk menyelesaikan analisis kualitatif dan kuantitatif dari isi asap.

Industri yang berlaku: Transit Kereta Api, Bahan Penerbangan, Bahan Laut, Kabel dan Kawat, dan Bidang Lainnya

ASTM E662:Metode pengujian standar untuk kepadatan optik spesifik asap yang dihasilkan oleh bahan padat;

BS 6401: British Standard Method for Measurement,in the laboratory of the specific optical density of smoke generated by materials (Metode Standar Inggris untuk Pengukuran dalam Laboratorium dari kepadatan optik spesifik asap yang dihasilkan oleh bahan);

NFX 70-100:untuk menilai klasifikasi F (ketumpatan asap dan toksisitas);

UL 2556:metode uji kabel dan kabel (untuk emisi asap);

ISO 5659-2:Plastik-generasi asap - Bagian 2:Tentukan kepadatan optik dengan uji ruang tunggal;

NES 711: Penentuan Indeks Asap dari Produk Pembakaran dari Sampel Bahan Kecil;

GBJ 1916:Spesifikasi Umum untuk Kabel dan Kabel Fleksibel Rendah Asap untuk Penggunaan di Kapal (Bagian Uji kepadatan asap)

HB 6577:Metode pengujian kepadatan asap untuk bahan non-logam di interior kabin pesawat sipil;

EN 45545-2+A1:2022

BS EN 1021

IMO FTPC Bagian 2

DIN 5510-2

NFPA 258

ASTM F814

1Dimensi internal dari ruang pengujian kepadatan asap adalah 914mm X 914mm X 610 mm dan kedua dinding dalam dan luar dirawat dengan lapisan PTFE,yang dapat menahan erosi gas korosif yang kuat dan sangat memperpanjang umur kotak;
2. Kotak mengadopsi skema desain pintu terbuka sepenuhnya, yang memudahkan pengguna untuk membersihkan bagian dalam kotak pengujian.Efisiensi juga dapat ditingkatkan secara signifikan;
3Menginstal perangkat pemanas bantu pada dinding luar kompartemen kotak uji, dan mengatur suhu di dalam kotak sesuai dengan persyaratan standar yang berbeda;
4. Menginstal perangkat aluminium foil tahan ledakan di dalam kotak, yang dapat mengurangi risiko pribadi personil pengujian dalam kasus kecelakaan;
5. Ada port bantuan tekanan di bagian atas kotak, yang terhubung ke botol kapasitas penegakan tekanan dan dapat menyesuaikan tekanan internal kotak;
6. baik bagian atas dan bawah kotak dilengkapi dengan silinder bergerak otomatis untuk menghirup dan mengeluarkan asap;

7. Kotak asap dilengkapi dengan perangkat tungku radiasi ASTM E662, dapat memberikan output radiasi panas 25KW / M2;

8. Kamar asap memiliki standar ASTM E662 enam kepala burner, itu dapat digunakan bersama dengan tungku radiasi untuk pengujian pembakaran api;
9. Menyediakan kalorimeter lempeng tembaga yang didinginkan udara, yang dapat menyesuaikan suhu permukaannya menggunakan metode pendinginan kembali selama pengujian;
10. Kamar kepadatan asap dilengkapi dengan perangkat kerucut radiasi ISO 5659-2/GB/T8323, dapat memberikan output radiasi termal 50KW/M2;
11. Menyediakan pembakar api terbuka standar ISO 5659-2/GB/T8323 yang dapat digunakan untuk pengujian pembakaran api dengan kerucut radiasi;
12. Memberikan SB air-dingin aliran panas meter, dengan sertifikat pengukuran standar yang menyertainya;
13. Hal ini dapat dilengkapi dengan sumber air pendingin yang beredar sendiri, tanpa perlu sumber air pendingin eksternal, membuatnya nyaman bagi pengguna untuk digunakan;
14Kotak asap optik dilengkapi dengan alat penimbang, mampu melakukan pengujian kepadatan asap MOD dan pengujian termogravimetrik bahan;
15. Sensor memiliki kisaran 0-2000g dan akurasi 0,1g;
16. Ini dilengkapi dengan NES 711 pembakar api terbuka dan pengaduk campuran ((Optional);

17Pergantian antara tungku radian dan kerucut radian dilakukan melalui konektor penerbangan ∙ pengguna hanya mencolok atau melepaskan untuk beralih antara alat uji untuk standar yang berbeda.

18Sebuah kotak gelap optik dipasang di atas kamar. penerima cahaya adalah tabung fotomultiplier jendela samping dengan respon spektrum S-4, mencapai akurasi transmisi cahaya hingga 0,0001%.

19Menurut perubahan kondisi kepadatan asap, instrumen secara otomatis beralih antara tiga rentang: Jelas, Filter, dan Gelap.

20Sebuah filter kepadatan netral ND2 dipasang di kotak gelap, yang memfasilitasi pengguna kalibrasi diri dan juga dapat dihidupkan secara otomatis selama pengujian.

21Sumber cahaya lampu pijar terletak di bagian bawah ruangan, memberikan output titik cahaya yang seragam.

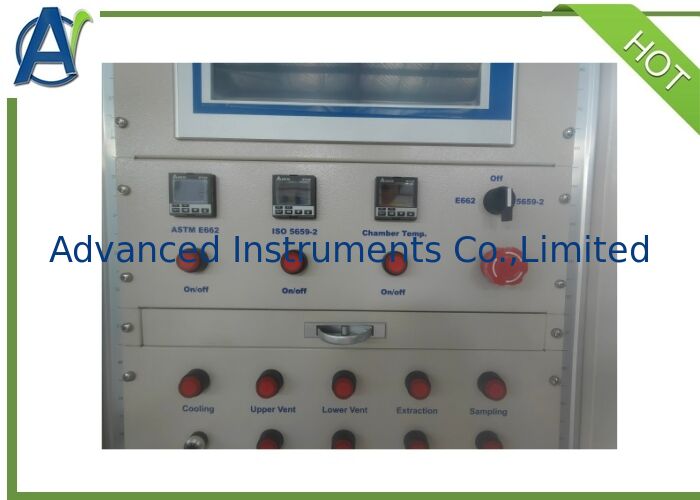

22. Kamar uji kepadatan asap memiliki desain terintegrasi yang dilengkapi dengan PC layar sentuh. Pengguna dapat mengoperasikan perangkat lunak pengujian, dengan seluruh proses pengujian diatur dan dikendalikan oleh komputer.

23. Printer built-in disediakan. Setelah menyelesaikan tes, pengguna dapat mencetak laporan tes melalui perangkat lunak tes.

IV. Spesifikasi

Konfigurasi Utama

PC: 17 " Panel layar sentuh
Tungku: menghasilkan kalori tetap 25 kW/m2
Kerucut: dapat menghasilkan 10 ~ 70 kW / m2 panas radian variabel dan panas radian ini diukur menggunakan fluxmeter panas jenis sensor Schmidt-Boelter

Kebutuhan listrik:

Sumber Daya: 220 V AC, 60 Hz, 15 A

Persyaratan Lingkungan:

Hanya digunakan di dalam ruangan
Ketinggian: hingga 2000 m
Suhu sekitar: 13 ̊30 °C (56 ̊86 °F)
Kelembaban relatif: 25~75%
Suhu penyimpanan: 10 ̊43 °C (50 ̊110 °F)
Kelembaban relatif penyimpanan: 20~80%
Kategori pemasangan: II
Tingkat polusi: 2

Persyaratan pasokan gas:

Udara terkompresi: tekanan asupan minimum 0,5 MPa, M6 kopling cepat
Gas propana: tekanan asupan minimum 0,5 MPa, selang gas tahan ledakan dengan diameter dalam M6
